[转载]用廉价猫盘打造黑群晖过程

关于购买

目前官网在售的只有猫盘 Plus,价格为399元,官网地址为:http://www.maopan.io/index.html


但个人感觉没必要从官网购买,大家可以闲鱼上自行搜索,xiaoz从闲鱼购入的时候价格是100元,标准版、不带硬盘、无包装盒,成色看起来比较旧,但能正常使用。


关于硬盘

闲鱼卖的猫盘大多将硬盘拆了,所以买到的时候是不带硬盘的,需要自己准备一个2.5寸的SATA硬盘,如果没有也可以从闲鱼买块二手硬盘,一般60左右就能买到512Gb硬盘,或者从笔记本上拆下来的硬盘也能用。二手猫盘 + 二手硬盘,总成本不到200块,就可以开始折腾了。

固件选择

目前猫盘可用的固件有:官方原本、X3P(onespace)、黑群晖,个人建议刷X3P或黑群晖。

刷X3P

到手第一步自然是准备刷机了,先接上网线和电源,准备刷X3P,然后在X3P的基础上再刷黑群晖。


刷机工具:https://cloud.189.cn/t/zeaINrJZrIbe  (访问码:0gxz)


1、先通过路由器找到猫盘的内网IP


2、关闭Windows防火墙(重要)和杀毒软件防火墙


3、将“猫盘一键刷机V2.0”解压,使用管理员方式运行CatDrive_flasher.exe

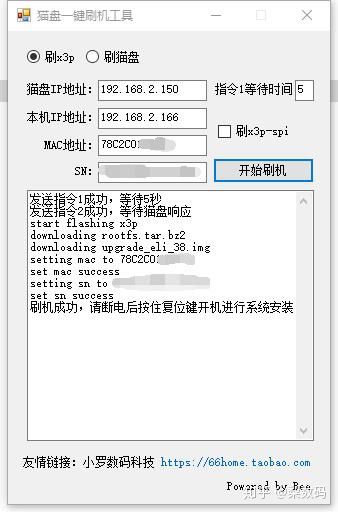

4、 IP 地址都填写好对应的,MAC 地址前六位固定为 78C2C0 ,后六位填上自己猫盘上的后六位,比如你 MAC 后六位为 A1B2C3 ,那么整个 MAC 就是 78C2C0A1B2C3 。序列号也填写好,注意 MAC 和 SN 都要全部大写,如下图:


看到成功后,软件就可以关了,此时猫盘指示灯会是红色常亮。


把猫盘电源拔了,网线不用动,按住复位键的同时再插上电,看到指示灯变成蓝色闪烁后就可以松开复位键了,会自动进行 X3P 系统安装,耐心等待大约 5-10 分钟,看到指示灯又变成红色常亮后,就说明刷好了。


再次从路由器查看猫盘IP,浏览器输入IP就可以看到Onespace界面,默认用户名 admin,密码 123456


X3P 功能还是挺丰富的,满足日常使用完全没问题,如果想刷黑群晖请继续往下阅读。


刷黑群晖

使用SFTP工具连接猫盘,用户名 root,密码 Etech12,将刷机包里面的full.bin上传到/tmp目录


使用SSH工具连接到猫盘,用户名 root,密码 Etech12,进入cd目录执行dd命令写入固件

#进入tmp目录
cd /tmp

#分别执行下面的命令,一行一个,输入后需要按回车,等待有返回结果后再复制下一条
dd if="full.bin" of=/dev/mtdblock0 bs=1 skip=0 count=$((0xc8000))
dd if="full.bin" of=/dev/mtdblock1 bs=1 skip=$((0x000c8000)) count=$((0x00004000))
dd if="full.bin" of=/dev/mtdblock2 bs=1 skip=$((0x000cc000)) count=$((0x00434000))
dd if="full.bin" of=/dev/mtdblock3 bs=1 skip=$((0x00500000)) count=$((0x00300000))

4条命令执行完毕后输入reboot重启,然后用浏览器打开find.synology.com/点一下搜索设备,可以看到已经把猫盘当成了 DS119J,也显示了设备的 IP 等信息,点击联机,按照提示一步步进行系统安装即可。

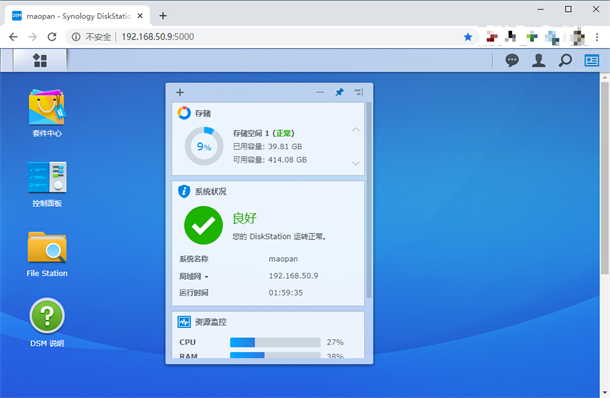

至此黑群晖就刷机完成,我们先刷X3P,然后在X3P基础上刷的黑群晖,此方法比网上的TTL刷机教程更加简单。但需要注意的是,刷黑群晖后硬盘会重新格式化,因此请先将硬盘里面的数据备份好,然后根据提示完成群晖的指引。附一张xiaoz刷好黑群晖的截图


指示灯状态

如果拿到的时候识别不了IP,或者刷机失败的情况下,注意观察猫盘指示灯,一般有4种状态:

  1. 红色:正常

  2. 淡黄色:可能正在写入固件,请继续等待10-20分钟

  3. 蓝色:此情况较为复杂需进行重置处理,操作方法如下方。 观察LED灯颜色为蓝色后,看网口灯是绿色常亮还是橙色常亮。橙色常亮的,就需要重置机器(在不通电的情况下,按住重置按钮,然后通电,通电15秒后松开重置按钮。此时状态应为:蓝色LED灯闪烁,网口灯绿色常亮,即开始重置,需等待20分钟左右,LED灯变为红色,网口灯绿色和橙色同时亮时,机器重置成功)

  4. 白色: 原因未明,可能损坏

注意事项

  • 在购买的时候一定要问卖家是否有固定硬盘的螺丝,因为xiaoz买到的没有固定硬盘螺丝,松垮松垮的,硬盘还在晃动,最后还是从笔记本上拆下来的螺丝用来固定

  • 购买前咨询卖家能否刷黑群晖,据说某个版本的猫盘刷不了黑群晖,只能刷X3P(Onespace)

总结

  • 猫盘的优点是价格便宜,不到200元即可完成一套简单的NAS方案,功耗比较低、运行也很安静

  • 缺点也很明显,ARM CPU性能不行,其次只能插一块盘,不建议放重要数据,不然硬盘挂了就凉凉



【此文章转载至网络】
