玩客云刷入Armbian

准备硬件:

1.玩客云1台

2.USB公对公线一根

3.USB串口模块一个

4.8G以上优盘一个

5.拆机螺丝刀,摄子等


工具软件说明:

1.USB_Burning_Tool-----------------------刷玩客云通用安卓固件的(需安装)

2.USBWriter--------------------------------写入U盘镜像用的(直接用)

3.putty_x64_0.70---------------------------PC端调试工具(直接用)

4.JuiceSSH_2.1.4_116----------------------手机端调试工具(非必选推荐用)


文件说明:

1.u-boot.bin---------------------------------UBOOT不用说了(直接用)

2.meson8b_m201_1G.dtb-------------------解决了玩客云联网问题(直接用)

3.update.img--------------------------------玩客云通用安卓固件(直接用)

4.Armbian_5.8.8_Onecloud_emmc.7z-------需要刷入的EMMC固件(需解压)

内有MD5码校验,下载到加料的后果自负!!!


刷机步骤:

1.拆机,短接,刷入通用安卓固件

2.优盘写入emmc固件

3.复制uboot及meson8b_m201_1G.dtb至优盘覆盖原文件

4.连接TTL线及相关设置

5.TTL中断刷入uboot

6.TTL中断修改启动项

7.优盘插上开始刷机

8.刷完收工


1.拆机,短接,刷入通用安卓固件




下载所涉及文件,存于电脑中

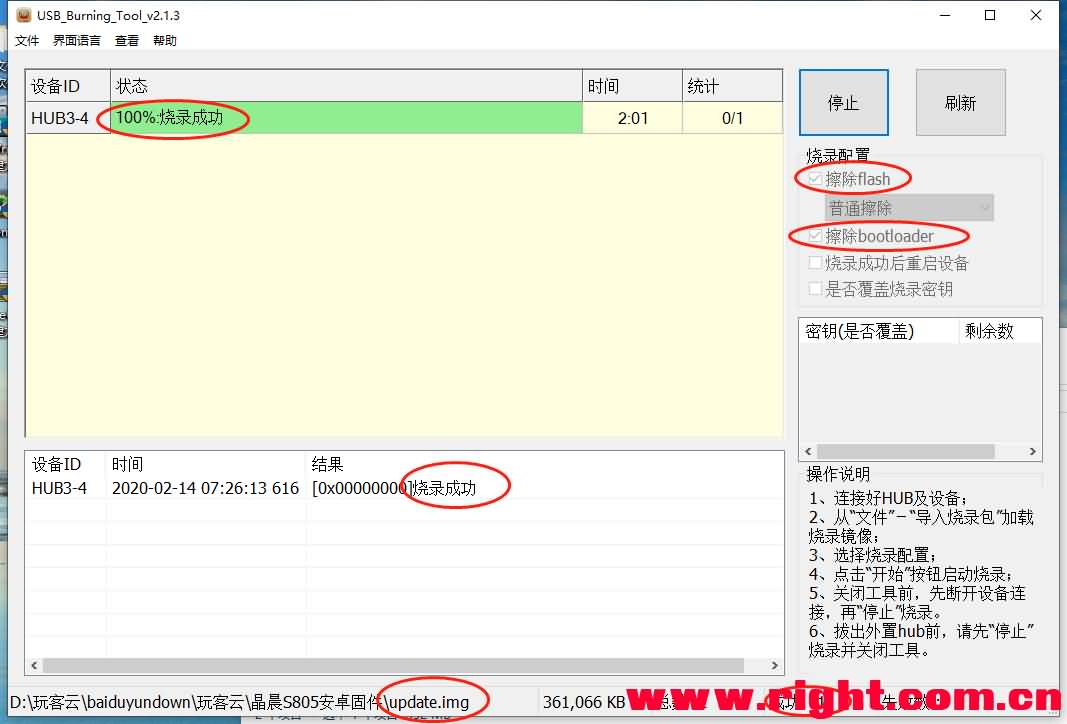

拆机,将玩客云主板取出,用USB公对公线,一头连接在玩客云2号USB口,一头连接在电脑上,玩客云暂时不要通电.电脑上安装好USB_Burning_Tool,运行软件,导入烧录包update.img勾选上”擦除flash””擦除bootloader”,点击”开始”.

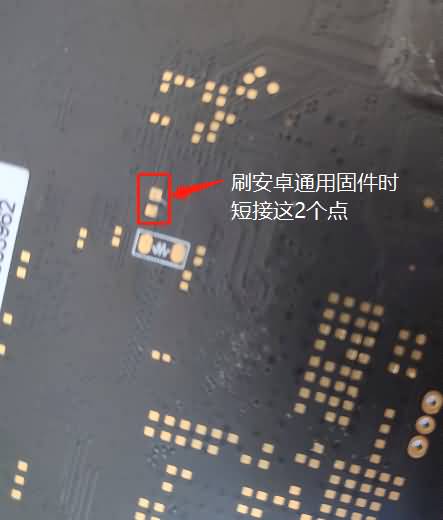

 用准备好的摄子或其他短路工具,玩客云背面短接图中2点后,不要松手,给玩客云通电,软件上有动静后,松开摄子.至烧录成功. 点击”停止”,退出软件,拔下USB公头线,断电玩客云,放到一边备用.

(其他型号主板短接请参见其他帖子.)

注:报错解决办法,快速把USB线拔下来,再插上去.




2.优盘写入emmc固件

  准备8G及以上优盘,在电脑上格式化(选择FAT32,选择FAT32,选择FAT32),

运行USBWriter,将解压后的wanke-emmc.img,写入优盘.写入完成后,不要着急拔下来.




3.复制uboot及meson8b_m201_1G.dtb至优盘覆盖原文件

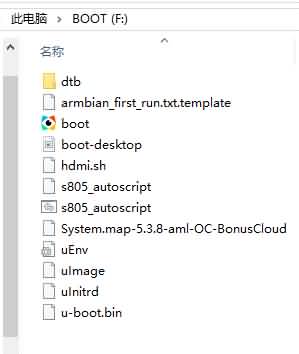

打开写入好的优盘,将u-boot.bin复制到优盘目录下, meson8b_m201_1G.dtb复制覆盖到dtb目录下,弹出优盘,放到一边备用.




4.连接TTL线及相关设置

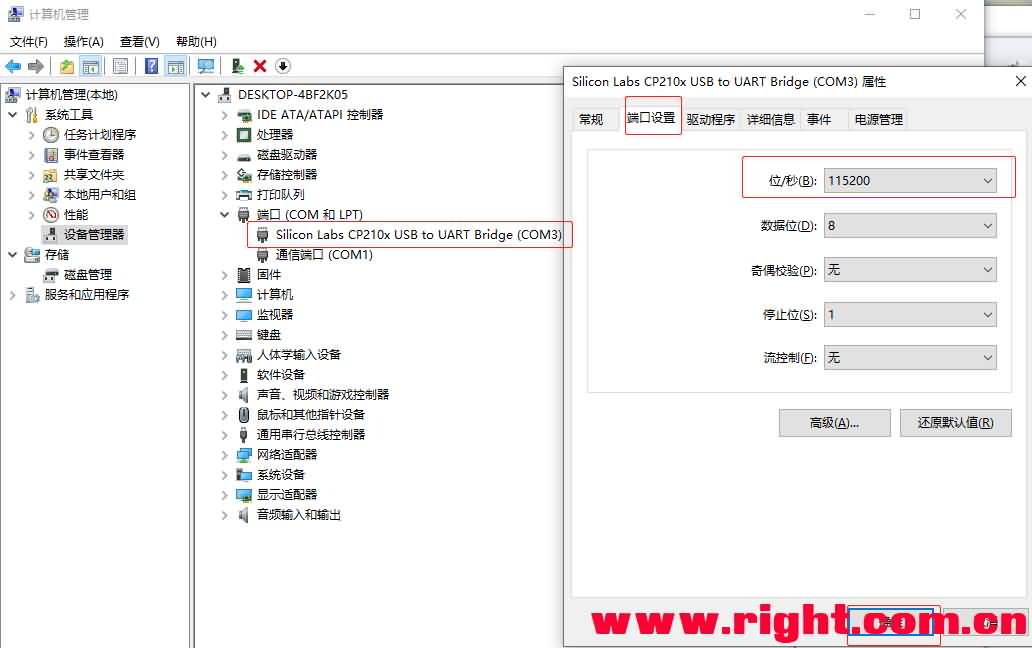

A.准备好usb转TTL模块,电脑安装好模块驱动,将COM口(不一定和我一样是COM3)

位/秒修改为115200,流控制改为无,(我用的是CP2102六合一模块)如图:

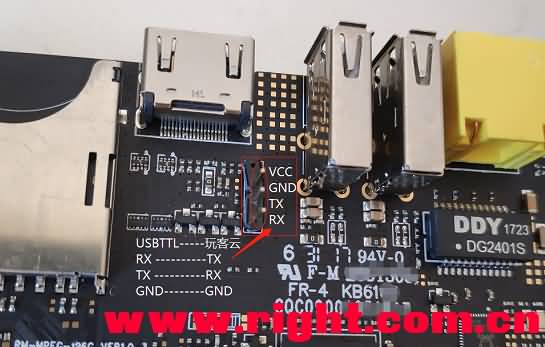

B.玩客云不要通电,将TTL线与玩客云连接好,(图上是自已焊的排针,可以用网线剥出铜丝插到杜邦线及玩客云小孔里也可以),

模块-------------------------玩客云

RX----------------------------TX

TX----------------------------RX

GND------------------------GND

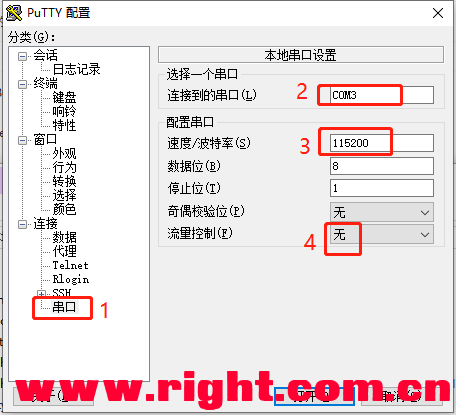

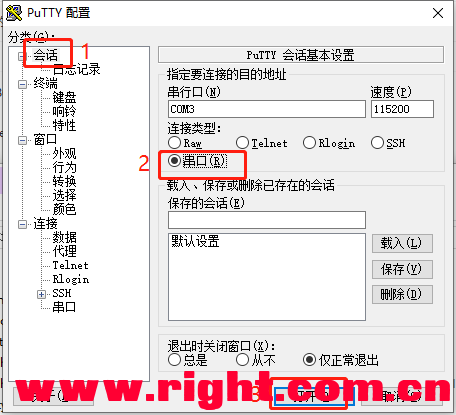

C.运行putty_x64_0.70.exe,设置如下(我还是喜欢用SecureCRT):







D.玩客云通电,查看屏幕是否有输出,有输出表示TTL连接正常,如不正常请检查模块及TTL线是否连接正常.拔下玩客云电源.


5.TTL中断刷入uboot

上面的工作都做好后,保持putty为当前窗口,将玩客云通电后,迅速狂按回车键,至中断成功.

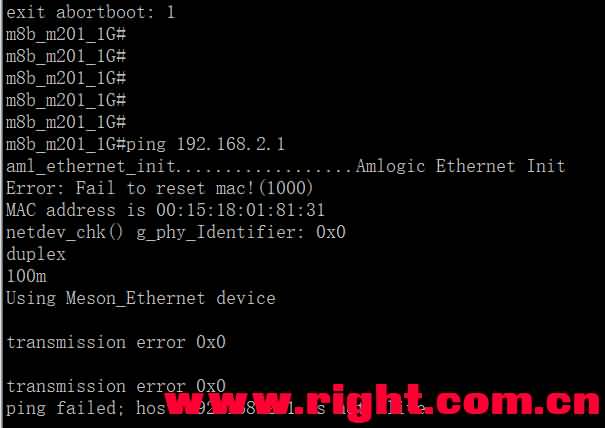

中断成功,屏幕显示将停留在m8b_m201_1G#状态.此时玩客云网络是不通的.




将准备的优盘插到1号USB口(离网口近的),在puttyk中输入以下命令:

一条一条粘贴到窗口,回车执行.

usb start;fatload usb 0 12000000 u-boot.bin


store rom_write 12000000 0 60000


saveenv


完成后,拔下优盘,然后将玩客云断电.


6.TTL中断修改启动项

将玩客云通电,中断,(此时玩客云已可以连网,如连接网线,可用dhcp、pri、ping等命令查看测试网络等,这里不赘述了)

还是一条一条粘贴到窗口,回车执行.


setenv bootfromrecovery 0


setenv bootfromnand 0


setenv start_mmc_autoscript 'if fatload mmc 0 11000000 s805_autoscript; then autoscr 11000000; fi;'


setenv start_usb_autoscript "if fatload usb 0 11000000 s805_autoscript; then autoscr 11000000; fi; if fatload usb 1 11000000 s805_autoscript; then autoscr 11000000; fi;"


setenv start_autoscript 'if usb start; then run start_usb_autoscript; fi; if mmcinfo; then run start_mmc_autoscript; fi;'


setenv bootcmd 'run start_autoscript; run storeboot'


setenv firstboot 1


saveenv


完成后,玩客云断电,此时可以把TTL线都拔掉了。此处论友多有反馈,请详细检查命令是否已正常执行,确保优盘启动设置成功。



7.优盘插上开始刷机

将准备的优盘插到1号USB口(离网口近的),玩客云通电,观查前面板蓝灯或优盘灯,等一会,约5~10分钟,期间玩客云会转成蓝紫2色灯交替闪烁,直至蓝灯长亮,拔下优盘,玩客云断电。

注意:如果没有灯闪,可在5分钟后将玩客云断开再重新通电,有交替闪烁就说明离成功不远了。

注意:此处论友多有反馈,建议把TTL线去除,设备上仅连接网线,优盘(别插错口),电源线,盲刷就好。可能中途需要设备重启,等十分钟左右,设备断电再通电,不用怕,不会出问题,可能需要断电二三次才能看到灯光交替闪烁。


8.刷完收工

玩客云联网,通电,蓝灯长亮。

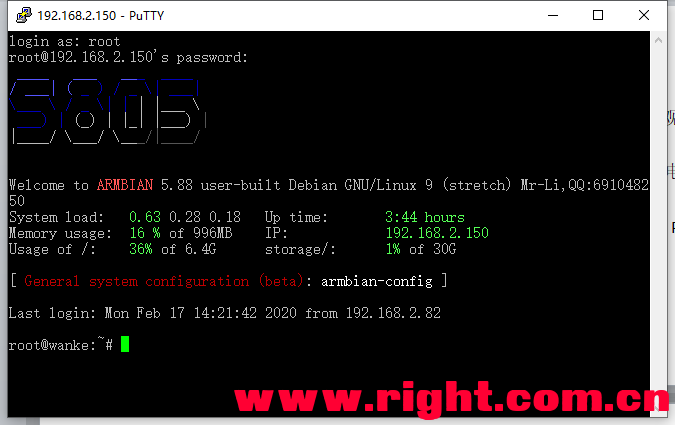

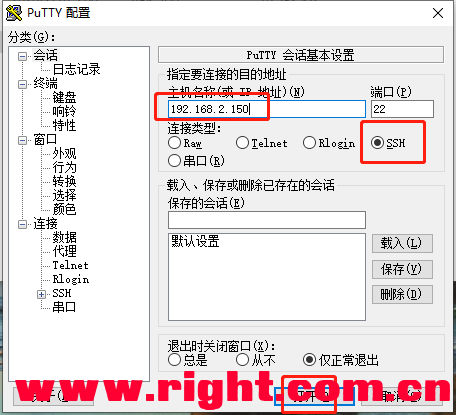

在路由器里可以看到玩客云的IP出现,可以用PUTTY,SSH连接到设备。

用户名 root  密码1234  (上有固件大神QQ,去膜拜吧)

使用passwd 修改密码后,尽情的玩耍吧。


关于如何配置samba共享,nginx,php,可道云,我另开贴再详述吧。







Armbian刷机完成!


(另外有条件的可以试试省略刷机步骤3~5项试下, 可能只需要1 2 6 7 8就可以成功了.)


玩客云搭建局域网共享文件服务器samba

--------------------------------------------------------------------------------------------------------------------------

先普及下文件编辑工具vim用法:

vim /etc/samba/smb.conf       进入编辑模式   /etc/samba/  这是路径;   smb.conf 指需要编辑的文件名

按 i  键   进入编辑模式,最下面会有 --INSERT--   提示

按ESC键  退出编辑模式

输入 :q!     强制不保存退出

输入 :wq!  强制保退出

方向键上下左右键移动光标,或是Home键 End键

想深入了解VIM的可又自行百度,这里学这么多就够了.

--------------------------------------------------------------------------------------------------------------------------

SSH登录一台联网的玩客云,直接上命令行:

更新包

apt-get update&&apt-get upgrade

中间有提示直接输入 Y    回车


安装samba

apt-get -y install samba


编辑smb.conf配置文件

vi /etc/samba/smb.conf


在最下面新增共享目录,从上到下依次是 共享名/备注名/共享路径/可写, 如要加多个共享,就接着在下面加,共享名/备注名/路径改下就可以了. 如常用的放网站的目录,移动硬盘目录等

[myshare]

comment = myshare

path = /var/www/html

writable = yes


保存退出


:wq!


创建samba的root用户密码:

touch /etc/samba/smbpasswd

smbpasswd -a root


输入你的共享访问密码


重启SMB服务(每当修改完配置后来一次)

service smbd restart


玩客云上的配置就完成了,想深入的,可以某度继续深造.

-----------------------------------------------------------------------------------------

共享设备完了,要访问共享呀,电脑访问

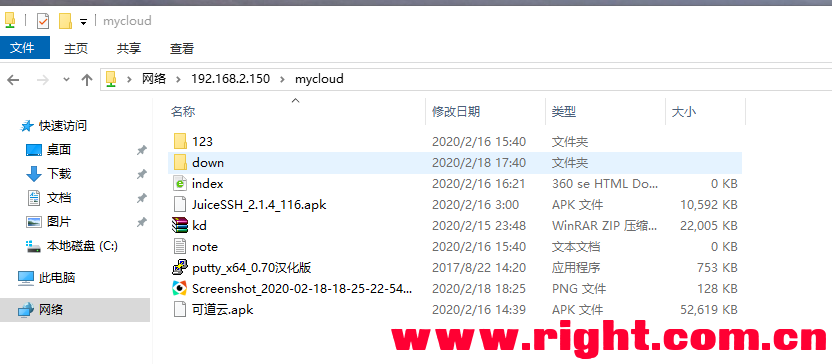

开始--运行 输入    \\你的玩客云IP      输入密码即可访问


WIN10共享访问错误解决办法:

错误提示:

你不能访问此共享文件夹,因为你组织的安全策略阻止未经身份验证的来宾访问,这些策略可帮助保护你的电脑免受网络上不安全设备或者恶意设备的威胁


开始--运行--gpedit.msc--计算机配置--管理模板--网络--Lanman工作站

双击右窗口内“启用不安全的来宾登录” --改为“已启用” 确定即可解决!




手机端访问:

推荐使用ES文件管理器,可以连接百度网盘,局域网 FTP等等,我用的是老破解版本3.2.5,体积小,无广告

APP简单设置

工具---手势---关

设置-----更新设置---自动更新 去掉勾  (升级一堆广告就来了)

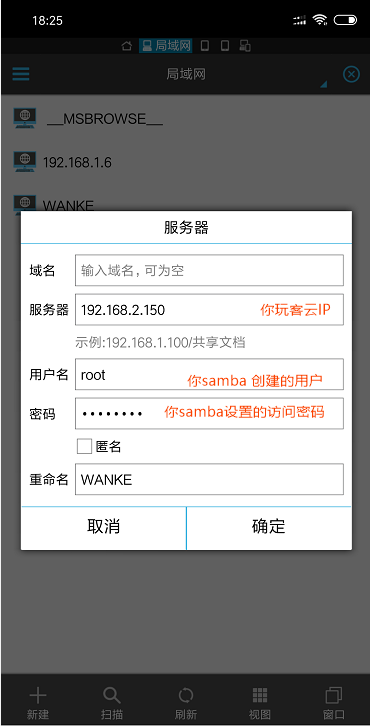

具体samba访问设置: 在左侧菜单,网络---局域网---新建 服务器,如图填写就可以了.


---------------------------------------------------------------------------------------------

教程到此结束


PS:

安装宝塔面板5.9命令:

wget -O install.sh http://download.bt.cn/install/install-ubuntu.sh && bash install.sh
